保持焊槍位置和姿勢不變的情況下，可以改變機器人的姿勢；

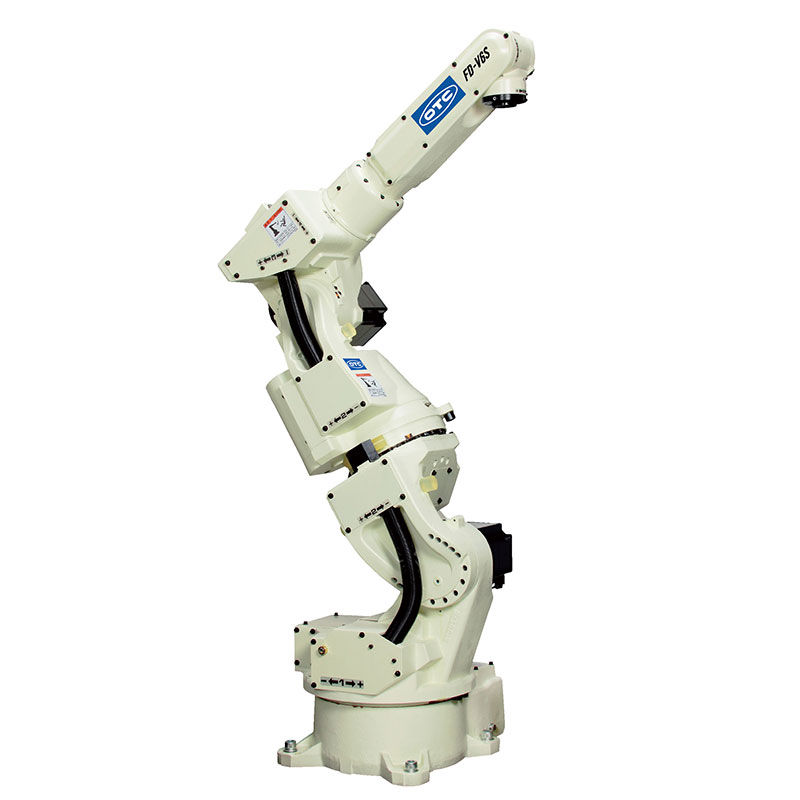

7軸機器人的複雜示教，OTC工業機械手通過運用協調技術，實現簡單的手動操作；
将焊接電纜内藏於第7軸機構中，示教作業時不需要擔心電纜與夾具及工件的幹涉。
400-101-3809
産品·參數
好口碑源自韋爾迪對品質的執著
| 構造 | 垂直多關節型 | ||
| 軸數 | 7 | ||
| 手臂最大可搬重量 | 6kg | ||
| 位置重複精度 | ±0.08mm(注1) | ||
| 驅動方法 | AC伺服馬達 | ||
| 驅動容量 | 3600W | ||
| 位置反饋 | 絕對值編碼器 | ||
| 動作範圍 | 基本軸 | J1(旋轉1) | ±170° |
| J2(前後) | -145°~+70° | ||
| J7(旋轉2) | ±90° | ||
| J3(上下) | -170°~+149° | ||
| 手臂軸 | J4(回轉) | ±180° | |
| J5(擺動) | -50°~+230° | ||
| J6(扭轉) | ±360° | ||
| 最大速度 | 基本軸 | J1(旋轉1) | 3.66rad/s{210°/s} |
| J2(前後) | 3.66rad/s{210°/s} | ||
| J7(旋轉2) | 3.14rad/s{180°/s} | ||
| J3(上下) | 3.66rad/s{210°/s} | ||
| 手臂軸 | J4(回轉) | 7.33rad/s{420°/s} | |
| J5(擺動) | 7.33rad/s{420°/s} | ||
| J6(扭轉) | 10.82rad/s{620°/s} | ||
| 手臂負荷能力 | 允許扭矩 | J4(回轉) | 11.8N.m |
| J5(擺動) | 9.8N.m | ||
| J6(扭轉) | 5.9N.m | ||
| 允許慣性矩 | J4(回轉) | 0.30kg.m² | |
| J5(擺動) | 0.25kg.m² | ||
| J6(扭轉) | 0.06kg.m² | ||
| 機器人動作範圍截面面積 | 2.58m² ×340° | ||
| 使用環境條件 | 溫度：0~45℃、濕度：20~80%RH(無結露) | ||
| 本體重量 | 178kg | ||
| 上部手臂可載重量 | 10kg(注3) | ||
| 安裝方法 | 地面(注4) | ||
| 本體顔色 | 白色(芒賽爾色标10GY9/1) | ||
注1：位置重複精度遵照JIS B 8432 是标準的工具中心點(TCP)測量值
注2：第6軸的動作範圍可能因第5軸的姿勢而受到限制
注3：上部手臂可搬重量随著最大可搬重量可以變化
注4：需要側挂、吊裝規格時請咨詢我司銷售人員
